Arduino Make Your UNO Kit

Comme ils l’avaient déjà fait l’année dernière avec l’Arduino UNO Mini Limited Edition, la fondation Arduino sort un nouveau modèle à destination de ses fans (dont bien sûr, je fais partie).

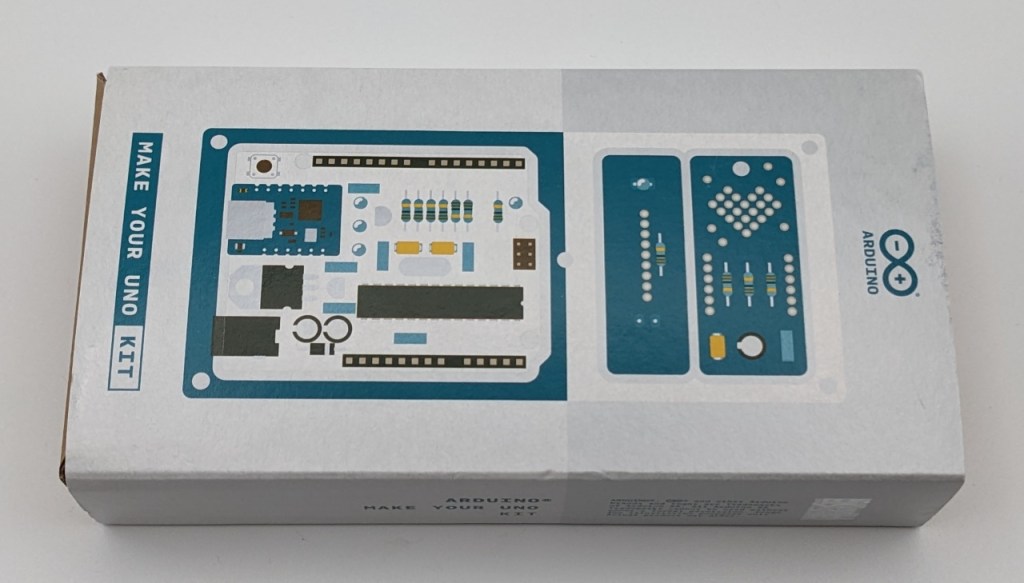

Boite de l'Arduino Make Your UNO Kit

Cet article n’est pas subventionné, j’ai acheté ce kit comme tout le monde (en sortant ma carte bancaire) et je n’ai bénéficié d’aucunes réductions.

L’Arduino Make Your UNO Kit est un clin d’œil au tout 1er Arduino que l’utilisateur devait souder lui-même.

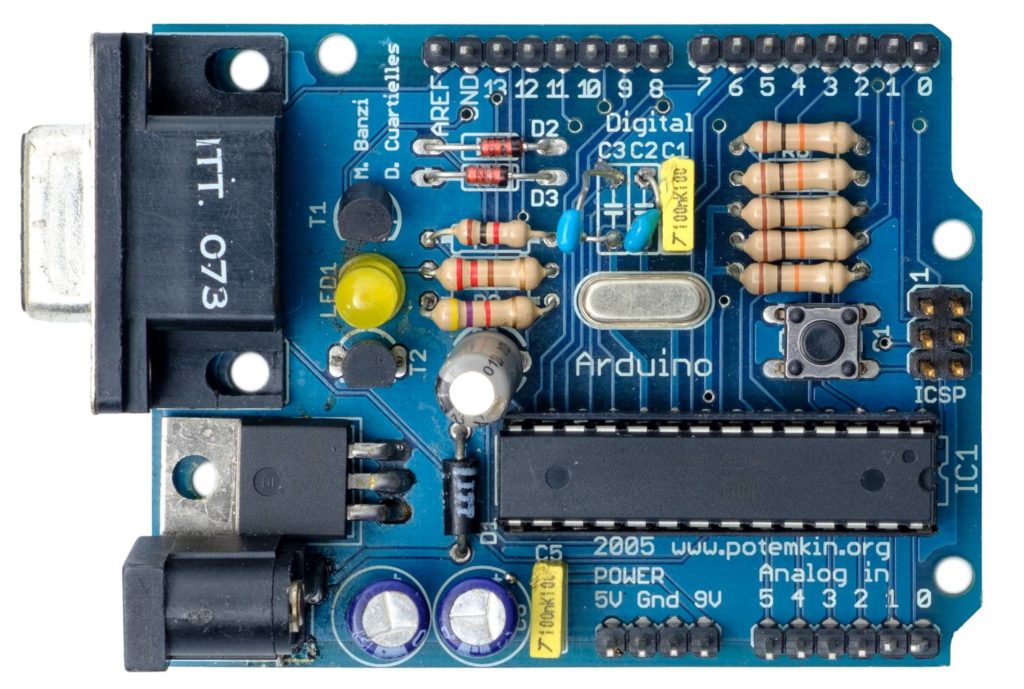

Le premier Arduino (en 2005)

Malheureusement, le prix de vente n’a rien à voir. Au départ le but de l’Arduino était de proposer aux étudiants, une carte de développement performante pour le prix d’un repas dans une pizzéria. C’est ce qui a fait l’immense succès de la carte et c’est encore le cas avec l’Arduino Uno (qui coute toujours une vingtaine d’euros). Cependant, avec ce kit, nous ne sommes plus du tout dans la même gamme de prix. Comptez 55,00 € hors taxes + 12,10 € de TVA + 5,50 € de frais de port = 72,60 €.

Alors bien sûr, vous n’avez pas seulement un Arduino, puisque le kit permet également de s’initier à la soudure, à l’électronique et de fabriquer un synthétiseur.

Mais quel dommage que l’on ne puisse pas acheter seulement l’Arduino en kit.

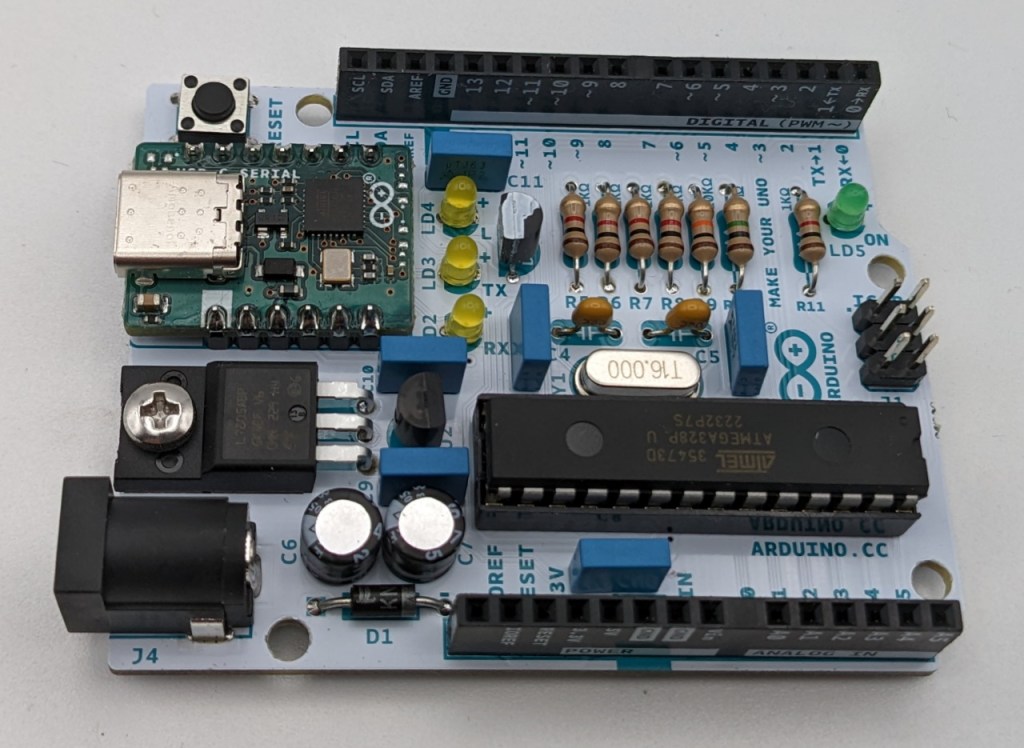

L'Arduino Make Your UNO

Présentation du kit

La boite coince un peu, alors faites attention en l’ouvrant de ne pas abimer le carton. Ce serait dommage parce qu’il sert ensuite de châssis au synthétiseur.

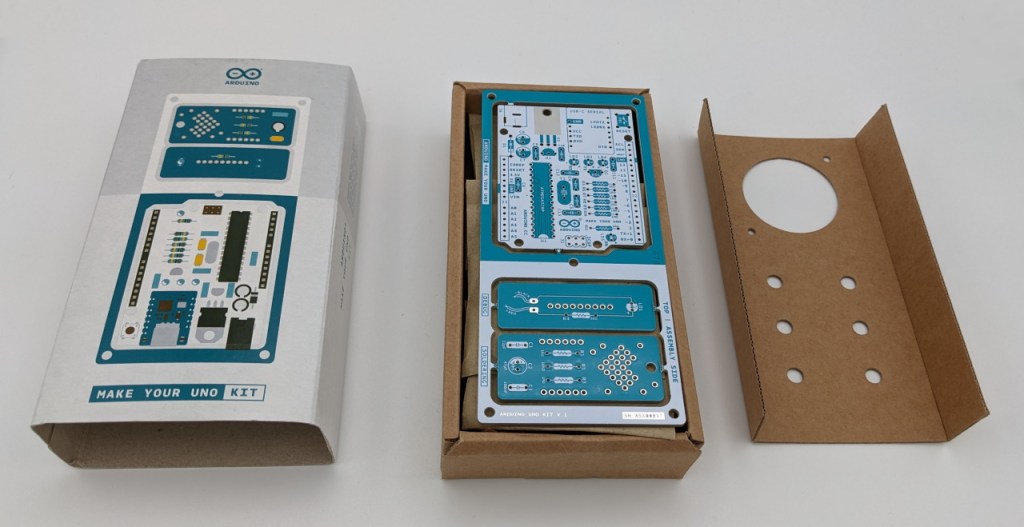

Ouverture de la boite de l'Arduino Make Your UNO Kit

Tous les éléments sont bien séparés dans des petits sacs en papier.

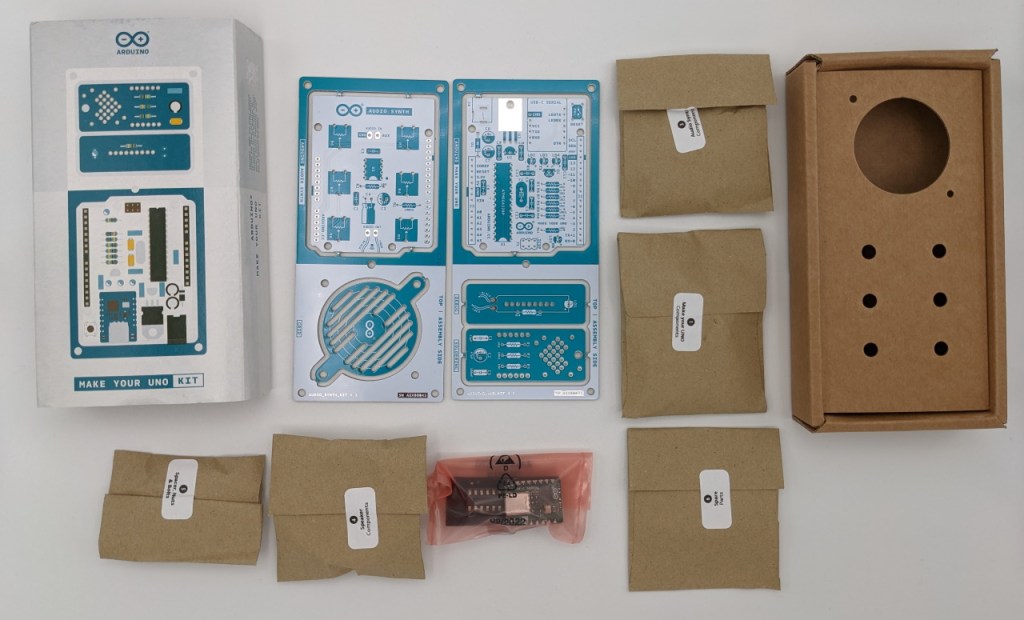

Déballage de l'Arduino Make Your UNO Kit

Je les ai ouverts pour vous montrer le contenu de la boite, mais je vous déconseille de tout mélanger, parce que cela complique un peu la suite du montage.

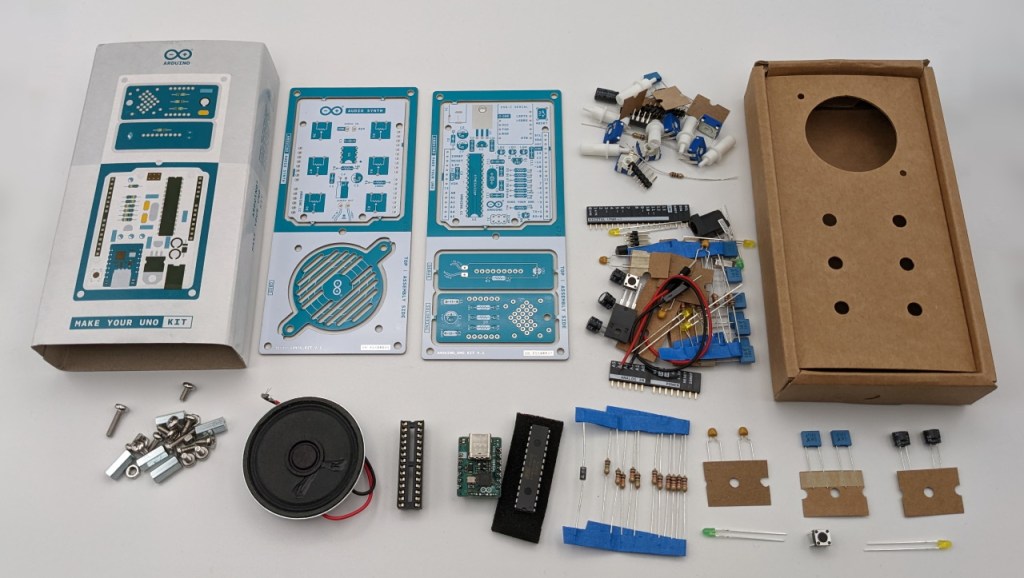

Tous les éléments contenus dans la boite de l'Arduino Make Your UNO Kit

J’ai été surpris qu’il n’y ai aucune notice au format papier dans la boite (pas même une petite carte, un autocollant ou une malheureuse petite pub…). Evidement, toutes les instructions sont disponibles sur internet. Il suffit simplement d’aller à l’adresse suivante (indiquée sur la boite) : https://makeyouruno.arduino.cc/

La documentation est très bien faite, mais malheureusement elle n’est disponible qu’en anglais.

La documentation de l'Arduino Make Your UNO Kit

Bon ben voilà, je crois qu’il est temps de sortir le fer à souder…

Apprendre à souder

C’est la première fois que vous utilisez un fer à souder ?

Alors, la 1ère chose à apprendre, c’est qu’il ne faut surtout pas tenir le fer à souder comme ça…

Pour le reste, pas de panique, vous pourrez vous entrainer en fabricant un petit porte-clé.

Circuit de débogage

Ensuite, vous pouvez continuer l’entrainement en fabricant un petit circuit constitué d’une LED, d’une résistance et de 2 fils avec des connecteurs Dupont.

Le circuit de débogage

Comme vous le verrez, nous l’utiliserons un peu plus tard…

Fabrication de l’Arduino

Nous arrivons maintenant à la partie la plus intéressante du kit, la construction de l’Arduino.

Ce n’est pas une course, alors prenez le temps de vérifier, l’emplacement de chaque composant avant de le souder. Ce n’est vraiment pas du temps perdu parce qu’en cas d’erreur, il faudra dessouder le composant (ce qui est beaucoup plus long et difficile que de le souder). N’hésitez pas à utiliser la vue 3D qui est très pratique. En plus, en cliquant sur l’œil dans le volet de droite, il y a des infos supplémentaires. Faites bien attention parce que certains composants ont un sens, pour les autres (comme les résistances), c’est moins grave mais ça fait quand même plus joli lorsqu’elles sont toutes dans le même sens…

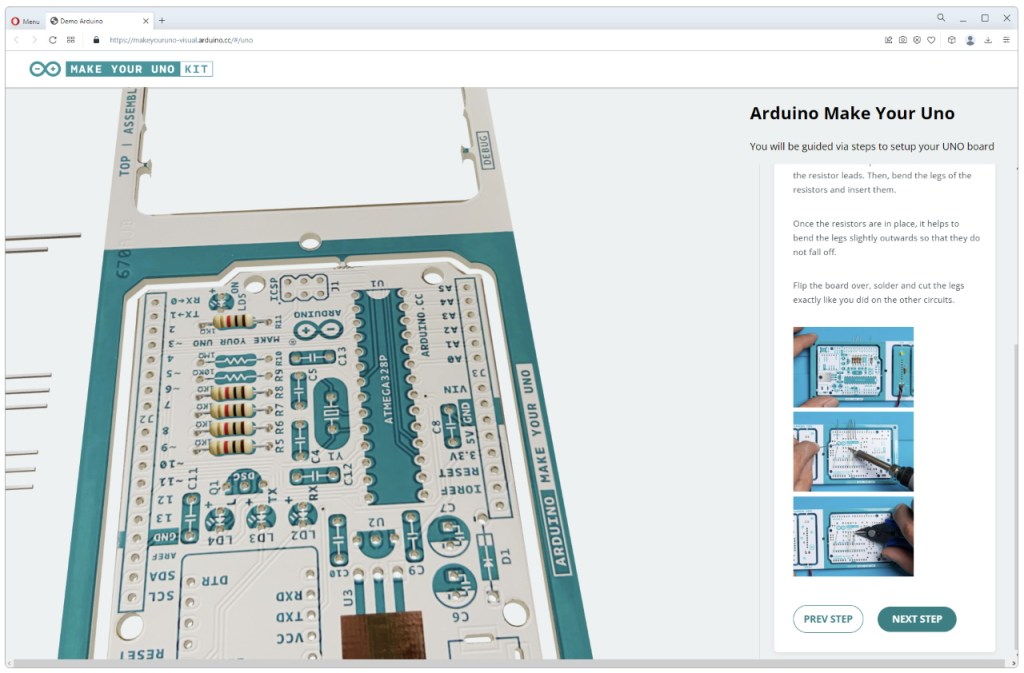

La vue 3D de la documentation de l'Arduino Make Your UNO Kit

Commencez par les résistances (aidez vous du code couleur ou d’un multimètre pour les différencier). Puis la diode, le quartz de 16 MHz et les 4 LED (attention au sens, les pattes ne sont pas de la même longueur). Essayer d’aligner les composants (toujours pour une raison esthétique).

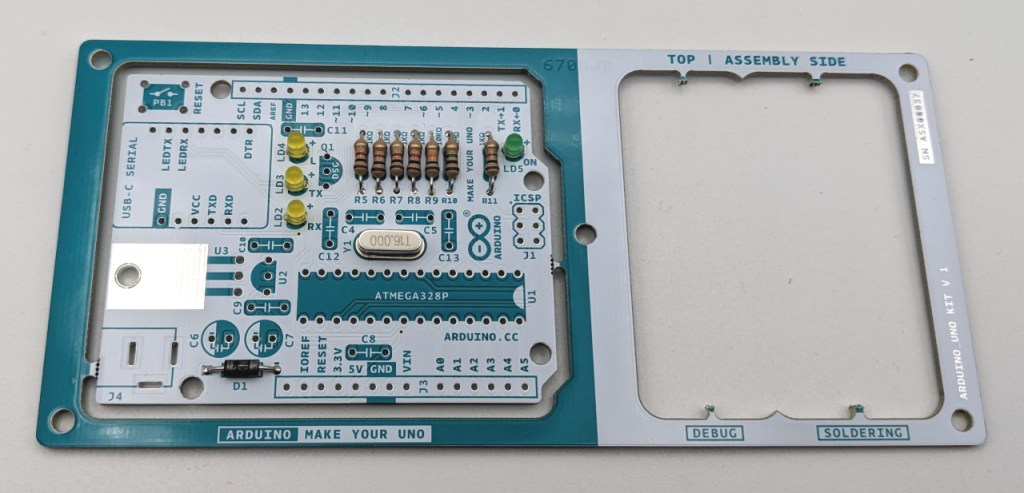

Soudure des composants sur l'Arduino

Coupez au fur et à mesure les pattes qui dépassent (en utilisant des lunettes pour protéger vos yeux des tiges métalliques qui giclent parfois).

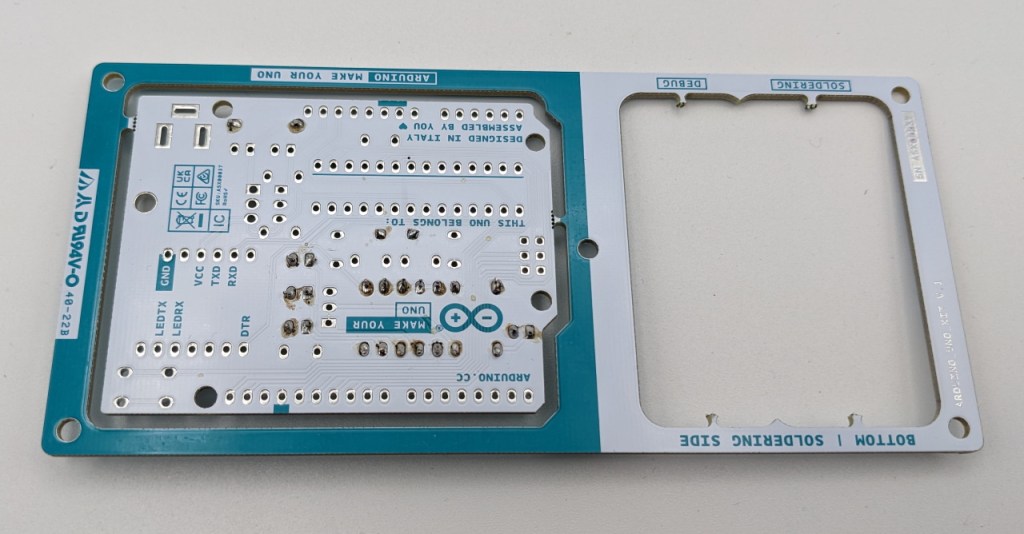

Les pattes qui dépassaient sont coupées.

Continuez ainsi avec tous les autres composants et ensuite vous pourrez détacher l’Arduino de la plaque (ne l’abimer pas, nous en auront besoin pour le châssis du synthétiseur).

L'Arduino Make Your UNO complètement soudé

Pour tester cet Arduino tout neuf, connectez le à l’ordinateur (Attention, le câble USB-C n’est pas fourni), lancez l’IDE Arduino et téléversez le code de test suivant (qui fait clignoter tous les ports) :

bool pinStatus = HIGH;
void setup() {

  for (int i = 0; i < 20; i++) {
    pinMode(i, OUTPUT);
  }

}

void loop() {
  for (int i = 0; i < 20; i++) {
    digitalWrite(i, pinStatus);
  }
  pinStatus = !pinStatus;
  delay(1000);
}

Normalement, la LED interne (reliée au port n°13) clignote. Ensuite, vous pouvez tester les autres ports avec le circuit de débogage. Reliez le fil noir à la masse (GND) et le fil rouge successivement à toutes les entrées/sorties (évidement, la LED doit toujours clignoter). Puis, il ne reste plus qu’à tester l’alimentation sur la prise Jack et si tout va bien :

Vous avez fabriqué un Arduino. Félicitations !!!

Test de l'Arduino Make Your UNO

Le synthétiseur

C’est le même principe, il suffit de suivre pas à pas les instructions.

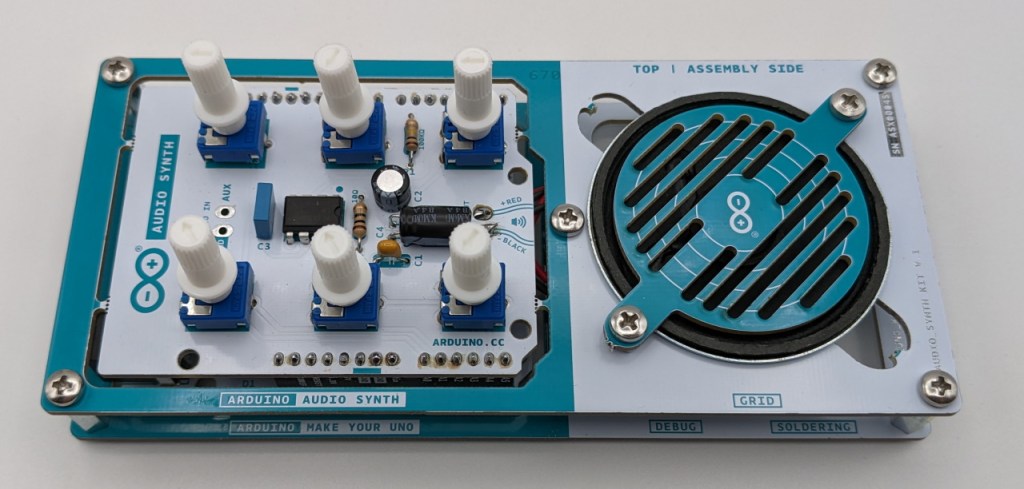

Le synthétiseur Make Your UNO soudé et monté

Vous pouvez utiliser le carton comme boitier, il y a même un trou qui est prévu pour reprogrammer l’Arduino (ou pour l’alimenter).

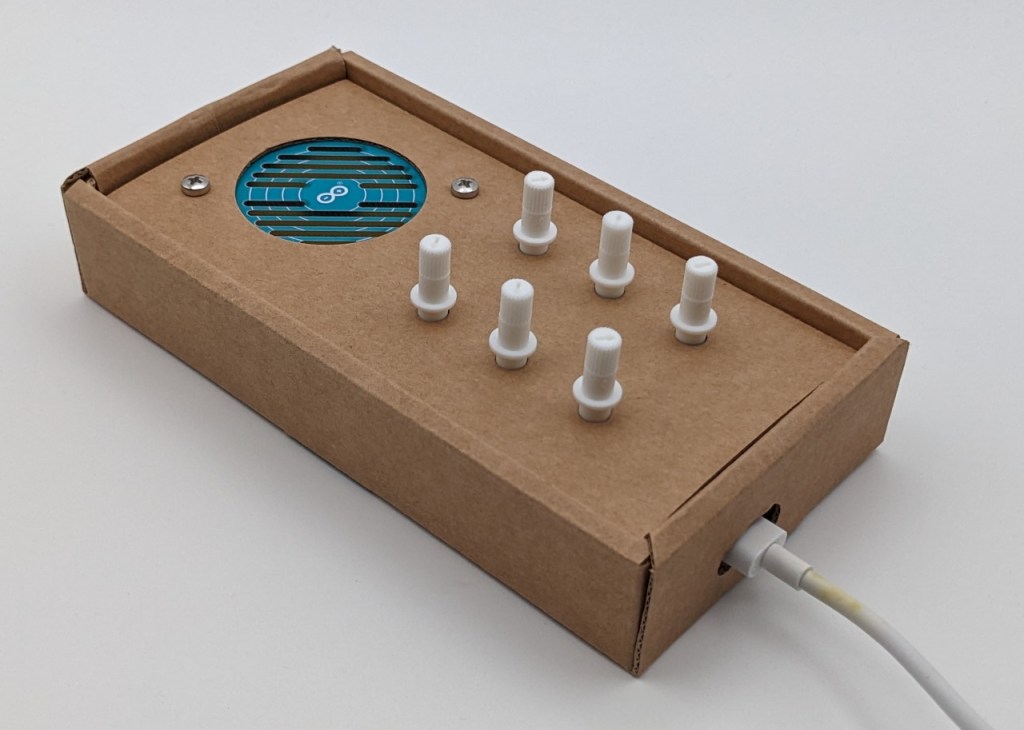

Le synthétiseur Make Your UNO dans son boitier

J’ai téléversé le programme fourni dans la documentation et j’ai demandé à mon fils de jouer de la musique, à vous de juger du résultat…

Mon avis sur ce kit

C’est certainement un très beau cadeau de Noël pour les fans d’Arduino ou à offrir à un adolescent qui s’intéresse à l’électronique et à l’Arduino. Si vous n’avez jamais soudé, pas de soucis, le kit est très bien expliqué (à condition de comprendre un minimum l’anglais) et il convient parfaitement à un débutant.

J’ai moi-même découvert l’électronique dans les années 80 en construisant des kits (alarme sonore et lumineuse, interrupteur sensitif…) et cela m’a rappelé de très bons souvenirs. Je trouve que cet Arduino est vraiment superbe et comme c’est moi qui l’ai fait, j’y tiens encore plus. Je pense l’utiliser régulièrement et le présenter au public dans les différents salons Makers (Maker Faire, Maker Fight…).

En ce qui concerne le choix du synthétiseur comme projet, je serais un peu plus réservé. Bien sûr, on peut s’amuser avec pendant quelques minutes, mais on risque rapidement de s’en lasser (et c’est une bonne chose parce que le bruit est très agaçant pour l’entourage). Cela dit, je ne suis pas musicien et peut être que d’autres personnes trouveront un intérêt à cet objet.

Pour finir, je pense quand même qu’un prix total de 72 € pour ce kit est un peu excessif (même s’il finance la fondation Arduino). Mais bien sûr, à vous de décider si cela vous intéresse…
