A l’occasion de la Maker Faire de Paris qui se déroule les 11 et 12 avril 2026 j’offre avec PBCWay 100 badges aux premiers abonnés qui viendront voir le stand Arduiblog.
Le PCB a été créé spécialement par mon ami Frédéric Pierson. Il sera d’ailleurs sur le stand d’à coté pour présenter un automate industriel programmable en MicroPython qui est plutôt destiné aux professionnels mais peut aussi intéresser les Makers.

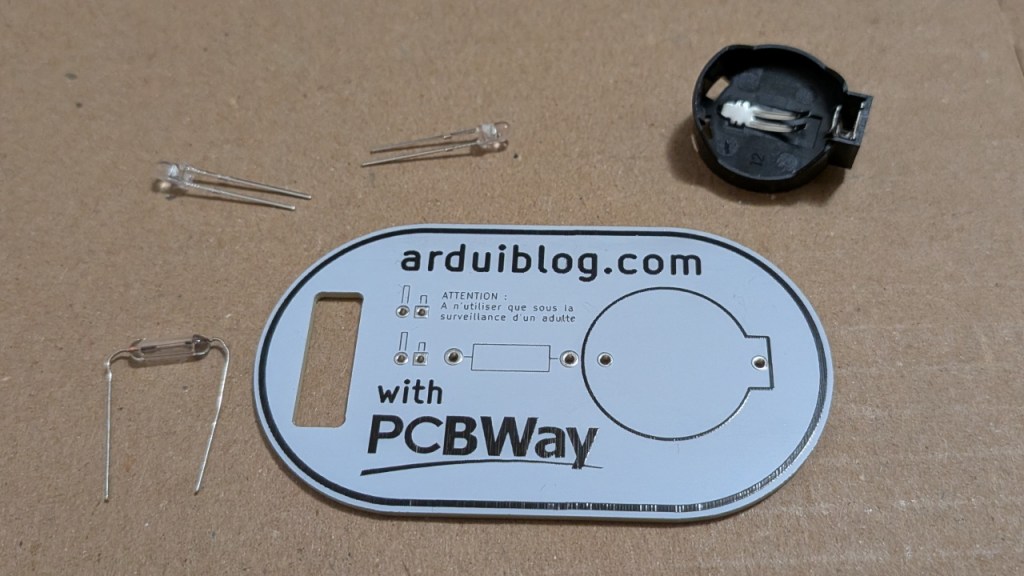

Le badge est proposé en kit, il vous faudra donc le souder même. Rassurez-vous, ce n’est pas très compliqué. Si vous débutez, ce sera un excellent exercice d’initiation. Vous pouvez même confier cette tâche à un adolescent (moi même je ne devais pas avoir plus de 14 ans lorsque j’ai soudé mon 1er kit).
Je ne vais pas détailler ici le principe général de la brasure à étain (vous trouverez facilement un tuto sur internet). Mais je vais quand même vous expliquer comment réaliser ce badge.

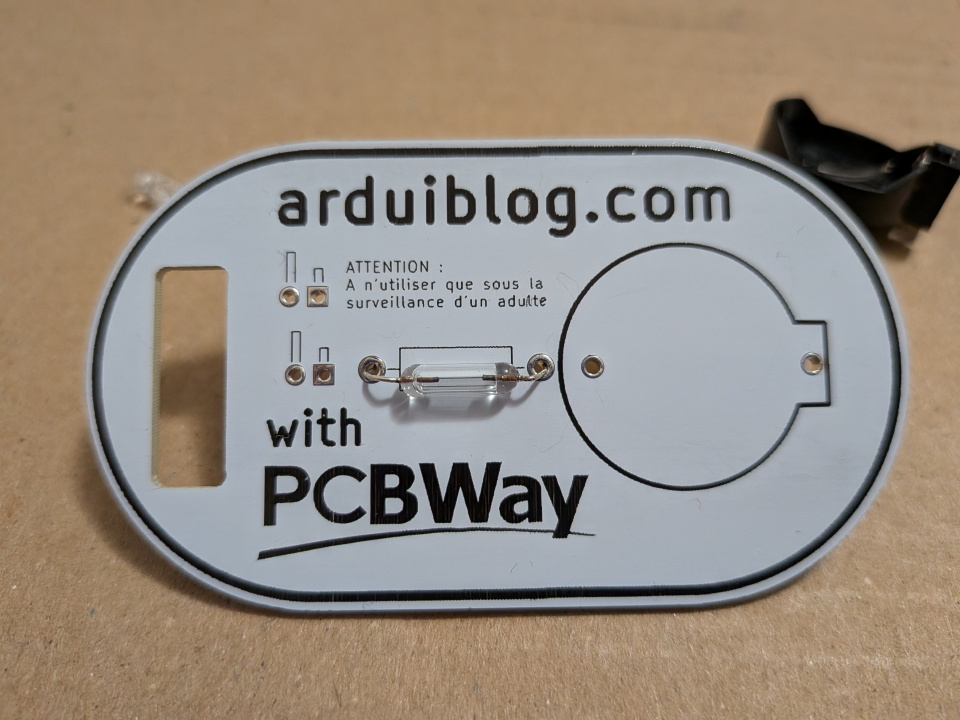

Placez le fusible au dos du badge (après avoir tordu les pattes).

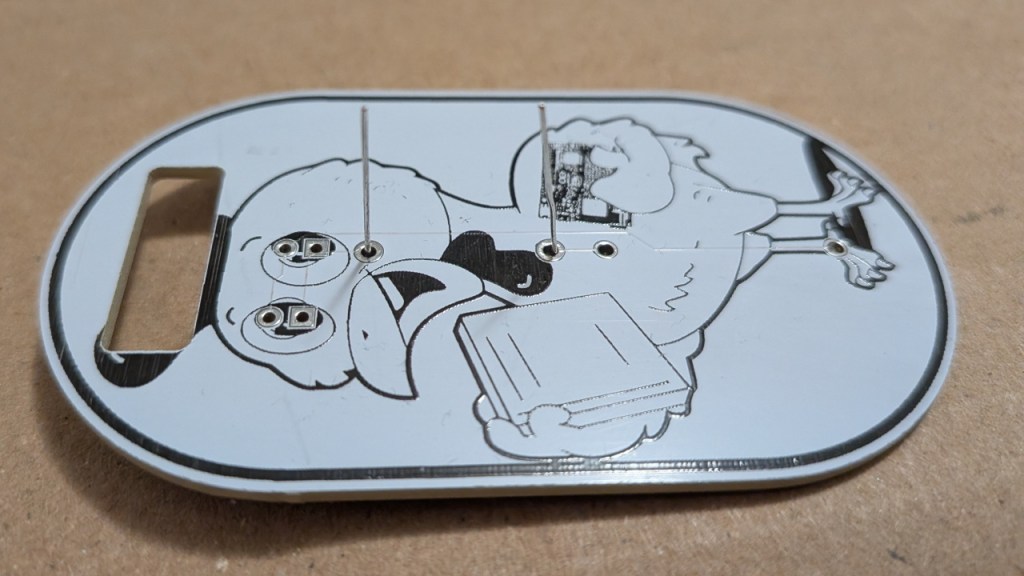

Retournez le badge.

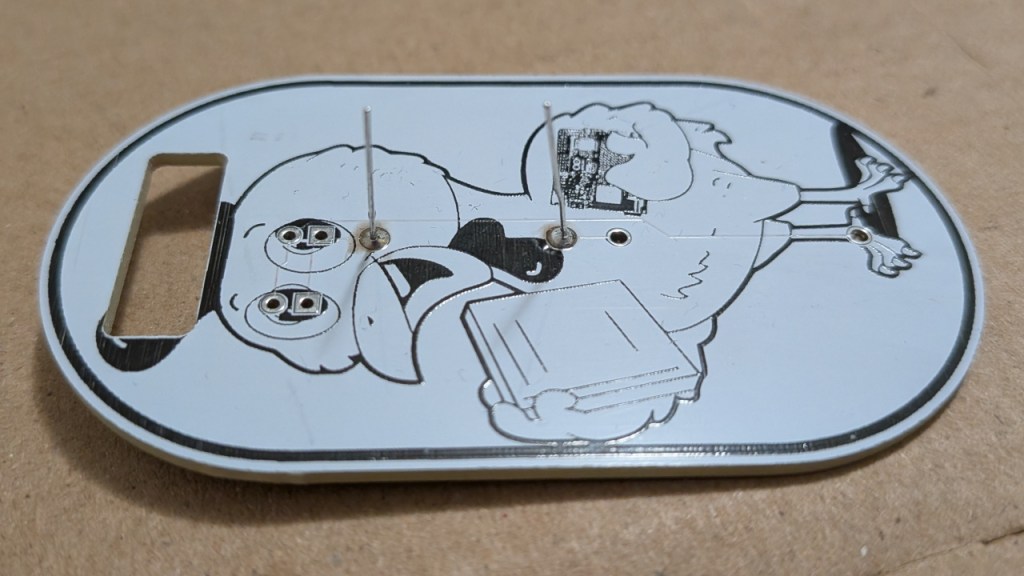

Soudez le fusible

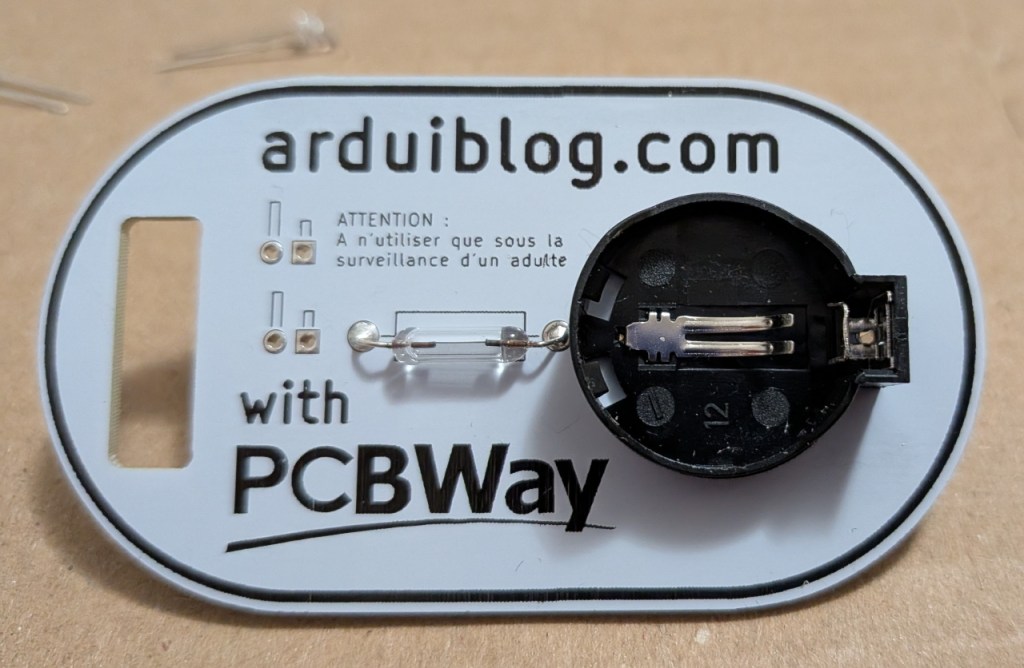

Positionnez le support de pile au dos de la carte. Il est possible que l’élément métallique central soit sorti du support de pile, dans ce cas repositionnez-le (comme sur la photo).

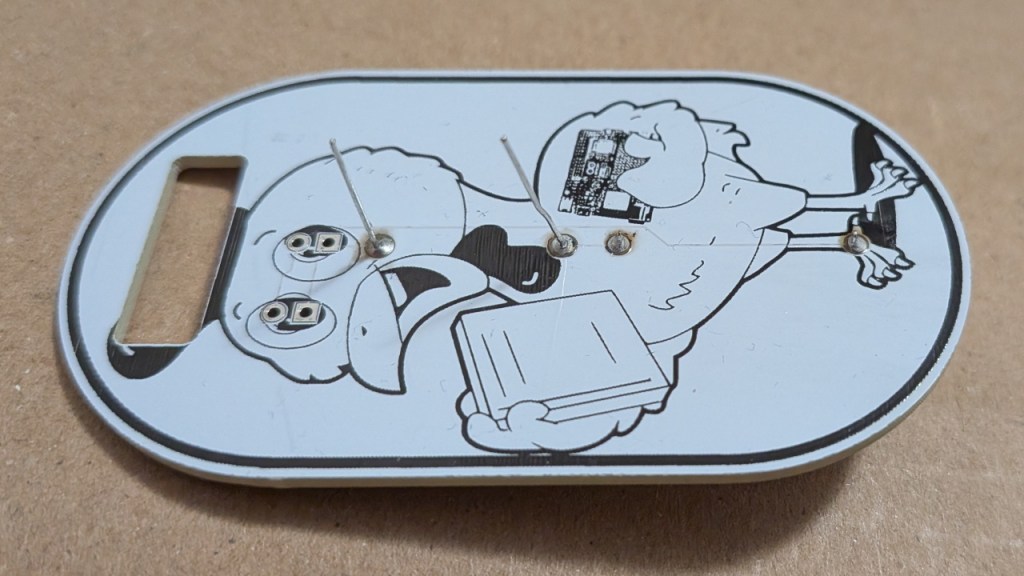

Soudez le support de pile.

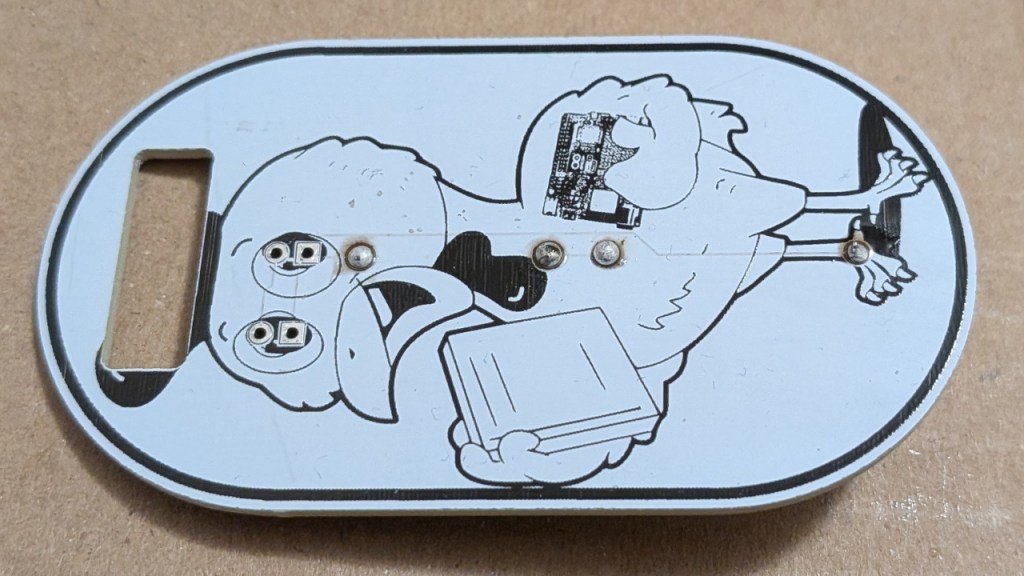

Coupez les pattes du fusible (avec une pince coupante). Attention, les lunettes sont obligatoires parce que les pattes peuvent être éjectées assez violemment.

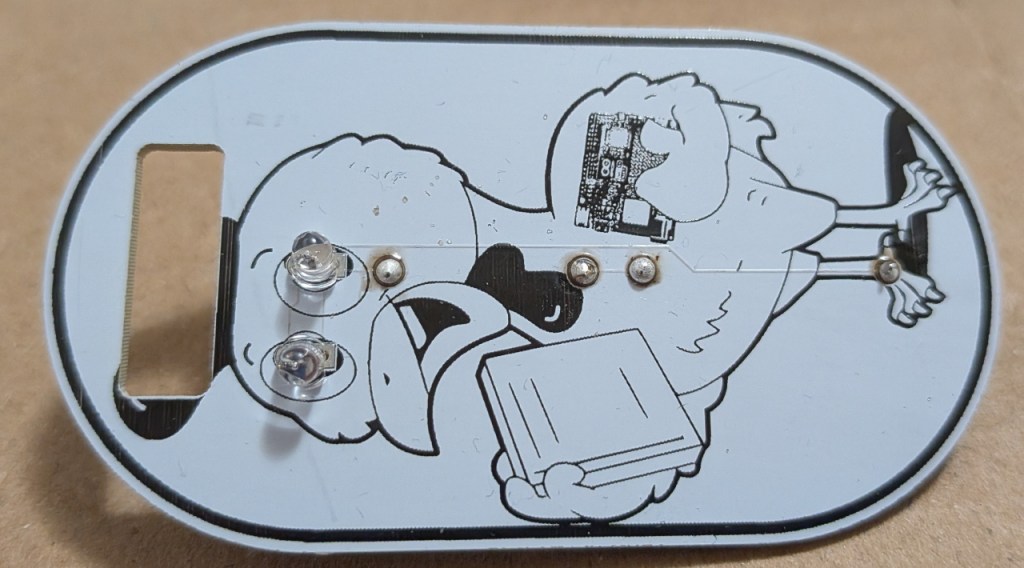

Positionnez les LED clignotantes sur les yeux du poulet.

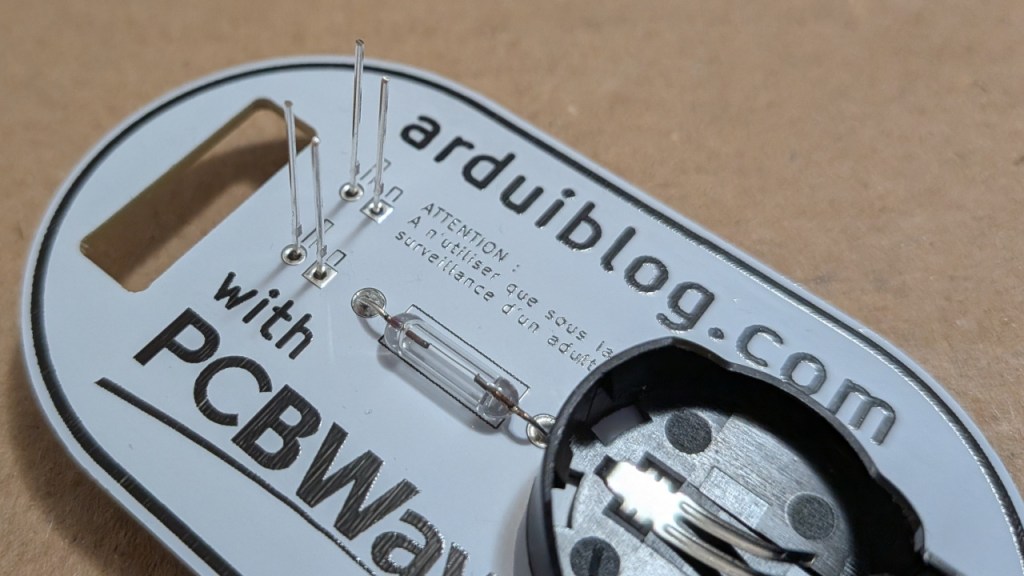

Attention il y a un sens (si vous les mettez à l’envers elles ne s’allumeront pas), la plus grande patte doit être vers le haut du badge. Il y a aussi des symboles qui indiquent où placer la plus grande patte et où placer la plus petite.

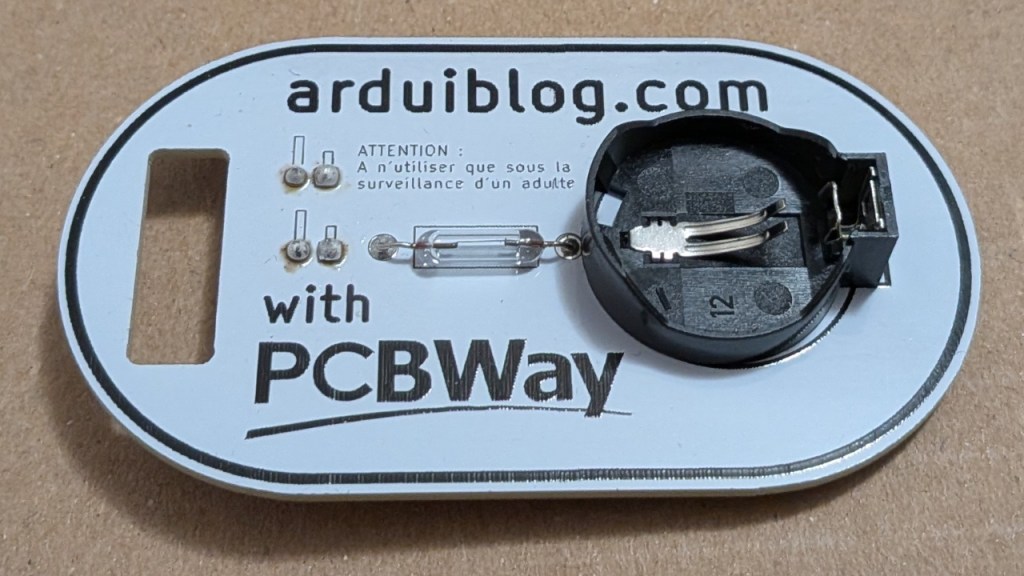

Soudez les LED et coupez les pattes qui dépassent.

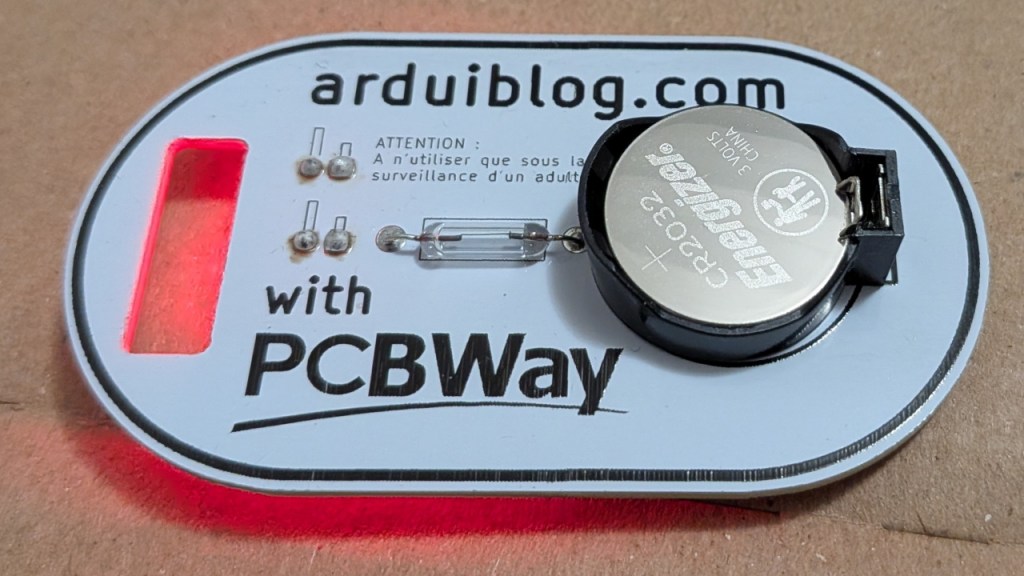

Insérez la pile dans son support..

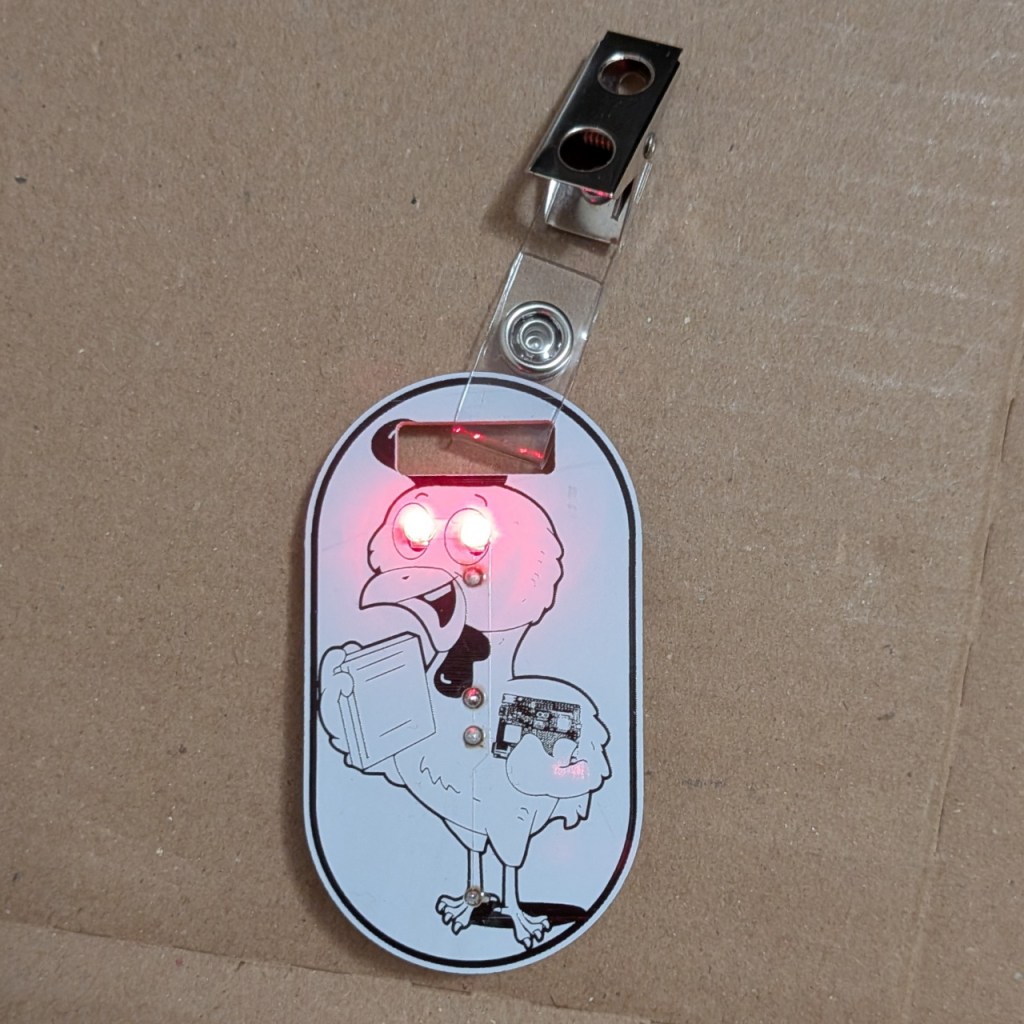

Ajoutez la pince et voilà, le badge est fini. 😊
